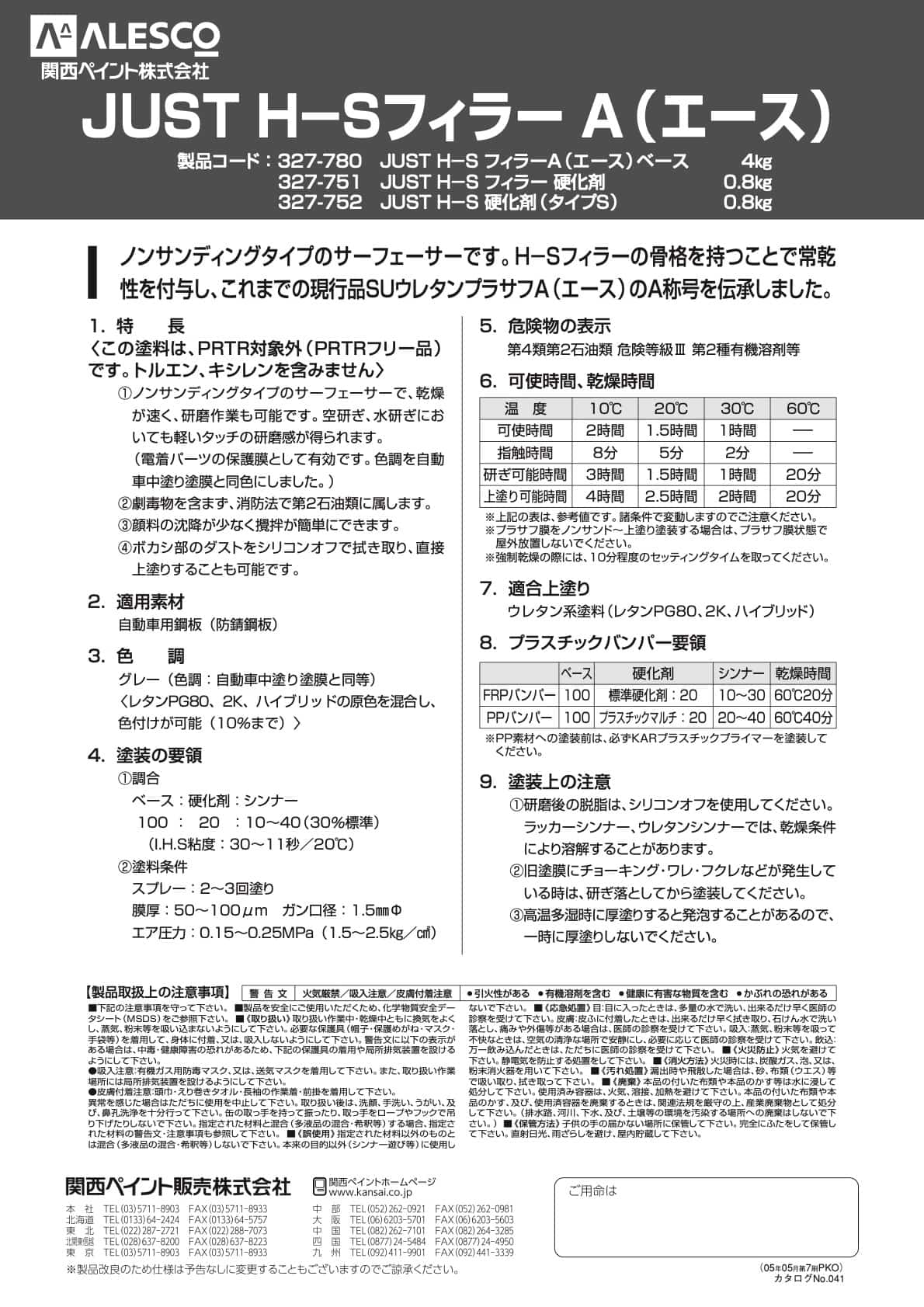

JUST　H-SフィラーA　ベース　4kg

JUST H-SフィラーA(エース)

ノンサンディングタイプのサーフェサーです。
H-Sフィラーの骨格を持つことで常乾性を付与し、これまでの現行品SUウレタンプラサフA（エース）のA称号を伝承しました。

特長

＜この塗料は、PRTR対象外（PRTRフリー品）です。トルエン、キシレンを含みません＞
・ノンサンディングタイプのサーフェサーで、乾燥が速く、研磨作業も可能です。
　空研ぎ、水研ぎにおいても軽いタッチの研磨感が得られます。
　（電着パーツの保護膜として有効です。色調を自動車中塗り塗膜と同色にしました。）
・激毒物を含まず、消防法で第2石油類に属します。
・顔料の沈降が少なく撹拌が簡単にできます。
・ボカシ部のダストをシリコンオフで拭き取り、直接上塗りすることも可能です。

適用素材

自動車用剛板（防錆剛板）

色調

グレー（色調：自動車中塗り塗膜と同等）
＜レタンPG80、2K、ハイブリッドの原色を混合し、色付けが可能（10%まで）＞

塗装の要領

①調合
ベース：硬化剤：シンナー
100：20：10～40（30%標準）
（I.H.S粘度：30～11秒/20℃）
②塗料条件
スプレー：2～3回塗り
膜厚：50～100μm ガン口径：1.5mmΦ
エア圧力：0.15～0.25MPa（1.5～2.5kg/平方センチ）

危険物の表示

第4類第2石油類、危険等級III 第2種有機溶剤等

可使時間、乾燥時間

▶可使時間  　　　　　　　▶指触時間
　10℃：2時間　　　　　　　10℃：8分　
　20℃：1.5時間　　　　　　 20℃：5分　
　30℃：1時間　　　　　　    30℃：2分
　60℃：ー　　　　　　　　  60℃：ー

▶研ぎ可能時間　　　　　▶上塗り可能時間
　10℃：3時間　　　　　　  10℃：4時間
　20℃：1.5時間　　　　　   20℃：2.5時間
　30℃：1時間　　　　　　  30℃：2時間
　60℃：20分　　　　　　　60℃：20分
※上記の表は参考値です。諸条件で変動しますのでご注意ください。
※プラサフ膜をノンサンド〜上塗り塗装する場合は、プラサフ膜状態で野外放置しないでください。
※強制乾燥の際には、10分程度のセッティングタイムを取ってください。

適合上塗り

ウレタン系塗料（レタンPG80、2K、ハイブリッド）

プラスチックバンパー要領

・FRPバンパー
ベース：100
硬化剤：標準硬化剤：20
シンナー：10～30
乾燥時間：60℃20分
・PPバンパー
ベース：100
硬化剤：プラスチックマルチ：20
シンナー：20～40
乾燥時間：60℃40分

塗装上の注意

①研磨後の脱脂は、シリコンオフを使用してください。ラッカーシンナー、ウレタンシンナーでは、乾燥条件により溶解することがあります。
②旧塗膜にチョーキング・ワレ・膨れなどが発生している時は、研ぎ落としてから塗装してください。
③高温多湿時に厚塗りすると発泡することがあるので、一時に厚塗りしないでください。
